設備簡介：

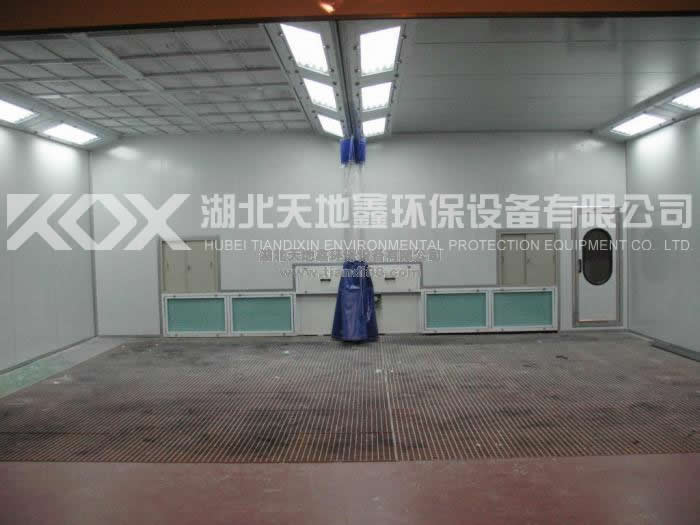

　　環保噴漆房固定前室應用于小件小批量工件的噴漆作業。工作時工件置于前室內設置的可旋轉的工作平臺上，噴漆工在前室內面對工件噴漆，前室內由于風機的抽吸作用形成由外而內的氣流，將噴漆形成的漆霧通過噴漆室處理后排出車間，保證車間內及噴漆工工作環境不被漆霧污染。環保噴漆房采用工作的環保噴漆房一般用于與前處理、烘干等工序組成，噴漆生產線。環保噴漆房亦可根據現場情況非標設計。通過式前室應用于中小型工件大批量的噴漆作業。工件用懸掛鏈從噴漆室的一側穿入噴漆室，從另一側穿出，噴漆工在工件通過前室時完成噴漆工作。


　　技術參數：


　　原始阻力　　　　　　　　7－40Pa

　　最終阻力　　　　　　　　250Pa

　　平均捕捉率(計算法)　　　86%

　　容塵量　　　　　　　　　4700g/㎡

　　厚度　　　　　　　　　　20mm

　　工作原理：

　　環保噴漆房漆霧處理方式： 設備的漆霧處理方式采用活性炭吸附的方法，此形式具有設備簡單、緊湊，占地面積小；易于使用、便于維護管理的特點，適于有一定噴漆量的生產。廢氣處理效率達標。新鮮空氣由噴漆室正面吸入噴漆作業區，噴漆時氣流均勻地將工件包圍，作業區斷面風速為0.5-0.9m/s，使過噴的漆霧不致飛濺，噴漆車間形成負壓狀態，保證過噴漆霧不會飛散到噴漆室范圍以外。過噴漆霧在負壓的作用下吸入油膜漆霧凈化機，先經過二道流動油膜的截附，少量的漆霧再經過油器分離器的分離后達到國家標準排放，漆霧祛除率可達98%。此時室體內的有害物質遠遠低于國家工業企業衛生標準。

　　廢氣處理：

　　采用活性炭吸附法來處理廢氣中的有機溶劑。其環保結構為“M“型，含有有機溶劑的廢氣經二次過濾后進入活性炭罐，吸附后達標排放。

　　環保要求：

　　1、廢氣物排放：執行《大氣污染物綜合排放標準》GB16297-96，苯≤12mg/m3  甲苯≤40mg/m3  二甲苯≤70mg/m3

　　2、工作區噪音：執行《工業企業設計衛生標準》TJ36,即噪音≤85db

　　3、廠界噪音：執行《工業企業廠界噪音標準》GB12348-90三類標準。

　　4、符合TJ36-79“工業企業設計衛生標準”。苯<40mg/m3,甲苯<100mg/m3,二甲苯<100mg/m3。

　　5、符合GB6514-95“涂裝作業安全規程，涂裝工藝通風化”。
